Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1665 Gepost op: 27-06-2020 11:05:19 »
Oh nee, straks wil ik ook nog zo'n 3d printer :) Netjes hoor!

Zit er op dit stuurtje ook van dat plak "alcantara" of is het echt alcantara en al flink gebruikt?

Barracuda_82

  • Bad Decision Works
  • Lid 500+
  • ****
  • Offline Offline
  • Berichten: 700
  • Geslacht: Man
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1666 Gepost op: 27-06-2020 16:15:36 »
Oh nee, straks wil ik ook nog zo'n 3d printer :) Netjes hoor!

Zit er op dit stuurtje ook van dat plak "alcantara" of is het echt alcantara en al flink gebruikt?

Nee, da's niet geplakt, maar gewoon een kei misbruikt stuur. Die had een vriend van me in de weg liggen en ik geef er niks om hoe het er uit ziet, dus maar bij mij in de auto gezet.
Johan van Tongeren - www.baddecision.works

Barracuda_82

  • Bad Decision Works
  • Lid 500+
  • ****
  • Offline Offline
  • Berichten: 700
  • Geslacht: Man
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1667 Gepost op: 28-06-2020 17:13:46 »
Die nippel voor dat airride systeem die ik eerder toonde zijn nu af. Hier goed te zijn dat ze ieder uit twee delen bestaan:



En beide gelast:



Gister nog "even" naar een klant in Roosendaal geweest om ter plekke een "mockup" te maken van zijn downpipe, zodat ik die thuis op mijn werkbank af kan maken. Eerst alle gereedschap achter in de 240:



En gelukkig stond de auto fijn op een brug:



Dus kon ik comfortabel de mal maken voor de downpipe:



En dat ziet er zo uit:



En vandaag lekker een rustig dagje op de bank en een beetje tekenen achter de computer. Even een beugel gemaakt waar de GPS snelheidsmeter in geklikt kan worden:



Met kleine haakjes die precies om het randje van de behuizing grijpen:



Heel bevredigend om iets te ontwerpen wat echt klikt als je het vastmaakt:



Gelijmd op een origineel afdekplaatje valt ie nu mooi in het dashboard:



Het totaal ziet er nu zo uit. Vrij zicht op het tellerhuis en goed zicht op de digitale snelheidsmeter. En ook het stuur is nu helemaal af:

Johan van Tongeren - www.baddecision.works

daanium

  • Volvo S60 Heico #39/100
  • Polar lid
  • Lid 1000+
  • *****
  • Offline Offline
  • Berichten: 2239
  • Geslacht: Man
  • Geen fratsen. Dat scheelt.
    • Heico #39
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1668 Gepost op: 29-06-2020 07:21:16 »
Gaaf wat je allemaal doet  :eusa_clap:
Ook met de 3D printer. Lukt zo een ontwerp gewoon in 1 keer?
Of is het ontwerpen, printen, aanpassen, printen, enz?
Mannen blijven kinderen, alleen het speelgoed wordt duurder.
Check hier mijn BLOG en Heico#39
[ S60 3.0 T6 MY2011 | Heico #39 | TFT Upgrade | IPD DP | IPD Swaybar ]

Barracuda_82

  • Bad Decision Works
  • Lid 500+
  • ****
  • Offline Offline
  • Berichten: 700
  • Geslacht: Man
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1669 Gepost op: 29-06-2020 08:18:16 »
Gaaf wat je allemaal doet  :eusa_clap:
Ook met de 3D printer. Lukt zo een ontwerp gewoon in 1 keer?
Of is het ontwerpen, printen, aanpassen, printen, enz?

Thanks 😊

En goed dat je dat vraagt... want ik doe het misschien wel erg makkelijk overkomen zo. Nu vind ik het niet heel moeilijk, maar er zijn toch wel wat handelingen nodig om zoiets te maken.

Ten eerste heb je een beetje ruimtelijk inzicht nodig. Als je niet in kan denken hoe zoiets moet gaan werken, dan komt het nooit goed.
Ten tweede moet je goed meetgereedschap hebben als je zoiets kleins wil maken. Met een rolmaat of een liniaal is het een stuk lastiger om meteen een goed resultaat te halen.
Ten derde moet je een beetje handig zijn met CAD programma's en de limitaties van een 3D printer begrijpen.

Ik heb eerst een profiel getekend en die maar een paar mm breed gemaakt. Dit scheelt veel tijd in het printen en is goed/stevig genoeg om te testen of iets goed past. Een dun strookje van 4mm printte in 7 minuten, de uiteindelijke versie van 15mm duurde al een half uur.

Ik heb twee keer een prototype gemaakt om te passen en mijn ontwerp aangepast en de derde print was meteen perfect. Daarna nog de rest getekend en een definitieve print aan gezet (3 uur printen) en toen de boel aan elkaar gelijmd. Ik had het ook als 1 geheel kunnen printen, maar dat had veel langer geduurd en dan had ik supports nodig gehad in de print die het resultaat minder mooi en "snappy" hadden gemaakt.
Johan van Tongeren - www.baddecision.works

Barracuda_82

  • Bad Decision Works
  • Lid 500+
  • ****
  • Offline Offline
  • Berichten: 700
  • Geslacht: Man
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1670 Gepost op: 02-07-2020 08:30:04 »

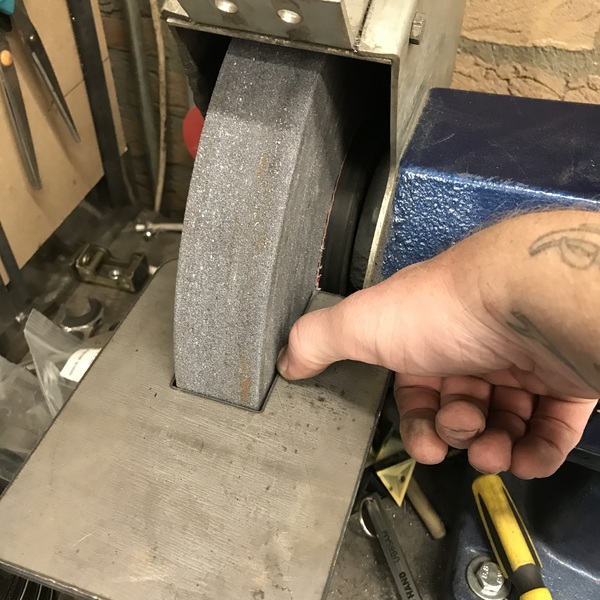

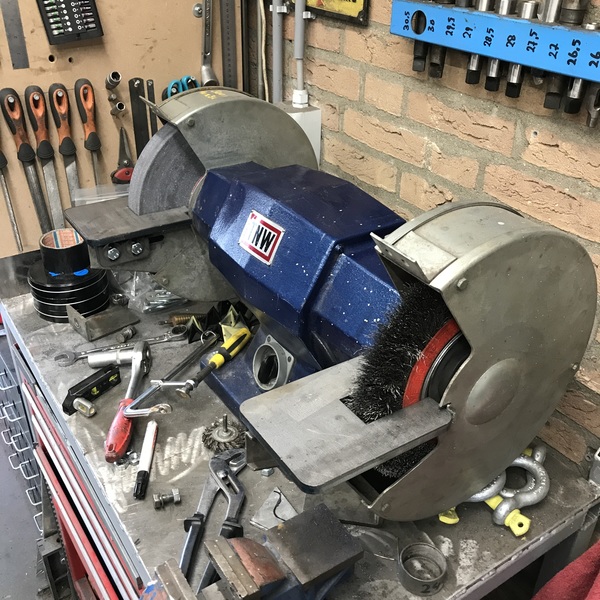

Dinsdag kwam eindelijk een pakketje met lasergesneden spullen. Meteen de nieuwe platen voor de slijpmachine aan elkaar gelast en op de machine gezet:



Nu kan ik daar niet meer met mijn duim tussen. Daar over gesproken: dinsdag ben ik ook voor het eerst naar het hand- en polscentrum geweest om een revalidatie te starten. Ze denken met oefeningen en het masseren van het littekenweefsel (dat is waarschijnlijk vergroeid met de spier) de beweging weer terug te krijgen. Ik mis nu maar liefst 50º beweging in mijn duim:

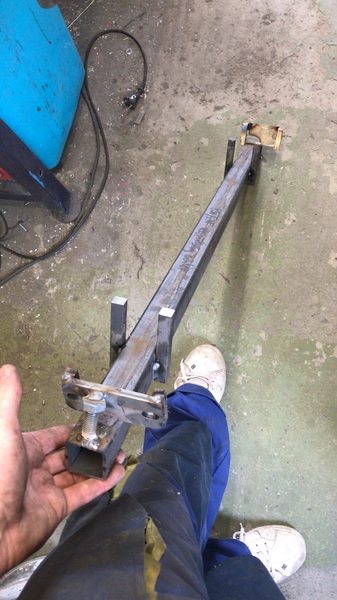

Daarnaast is er ook een doos met plaatjes binnen gekomen waarmee ik veerpootbruggen voor de achteras van 850/V70's kan maken. Nog even een stuk buis bestellen en dan kan ik er een reeks maken en laten poedercoaten. Een lasmal heb ik ook al gemaakt:

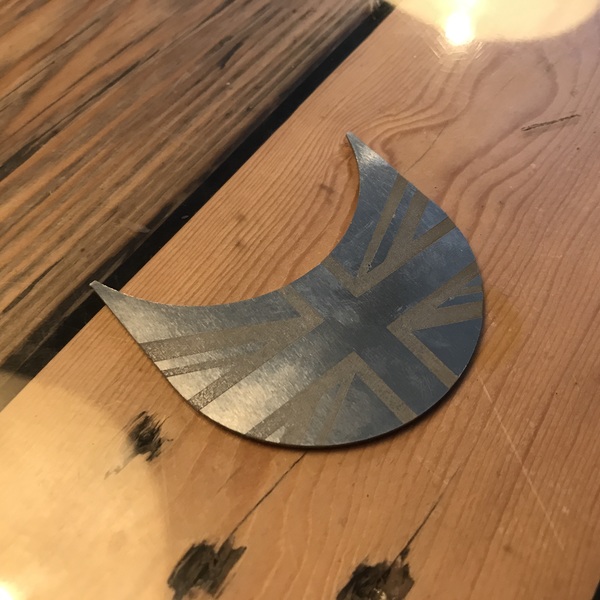

Daarnaast is er ook een stapel alu plaatjes geleverd die ik kan etsen en die daarna in de koplampen van een tweede generatie MINI gemonteerd kunnen worden om smelten van de lamp te voorkomen (dat is een kwaaltje, vooral als je ze zwart spuit). Bij deze proef heb ik er de engelse vlag in geëtst:

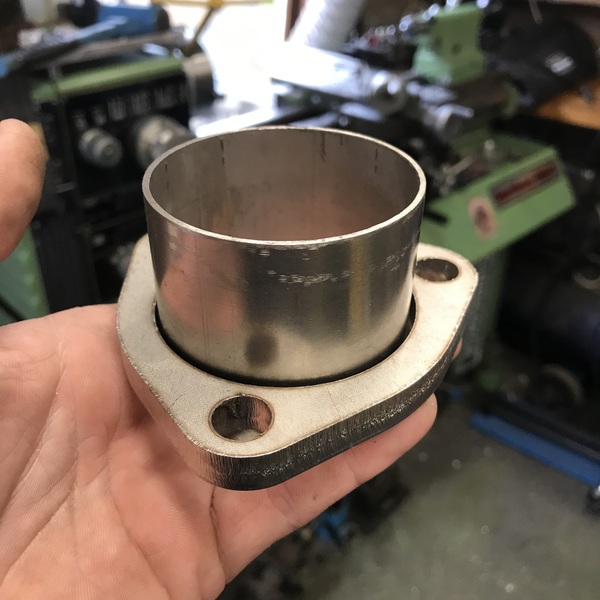

Daarnaast ook nog een stapeltje RVS flenzen voor originele Volvo turbo's (van 240's e.d.):

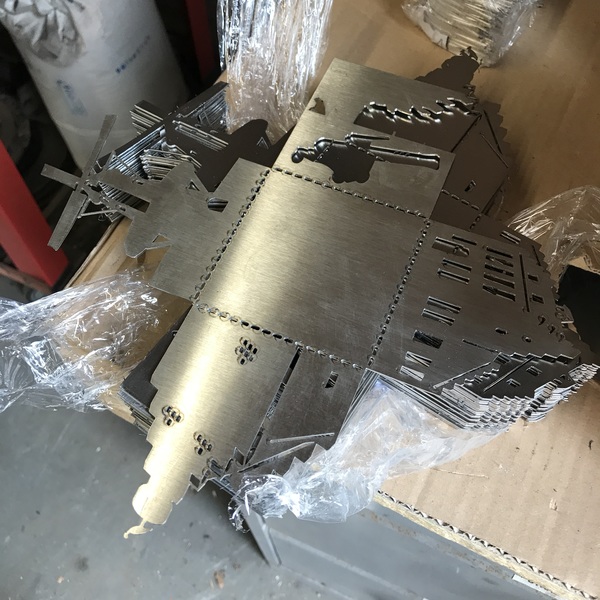

En last, but not least, deze stapel gesneden RVS platen met vier verschillende aanzichten van mijn dorpje:

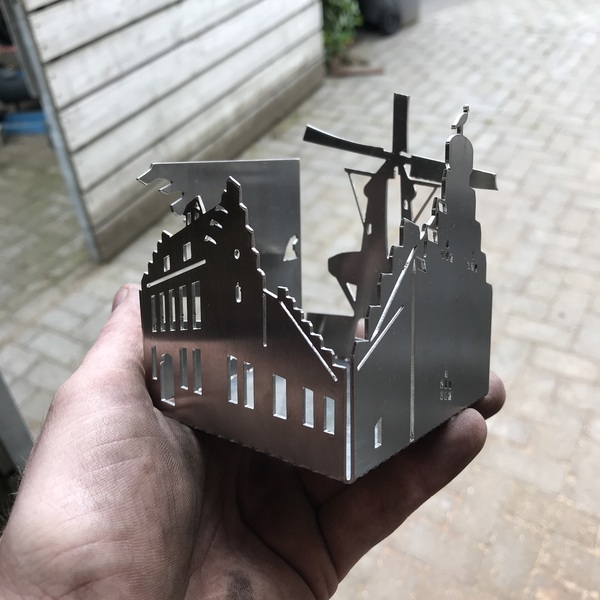

Mooi schoongemaakt en gevouwen ziet dat er zo uit:

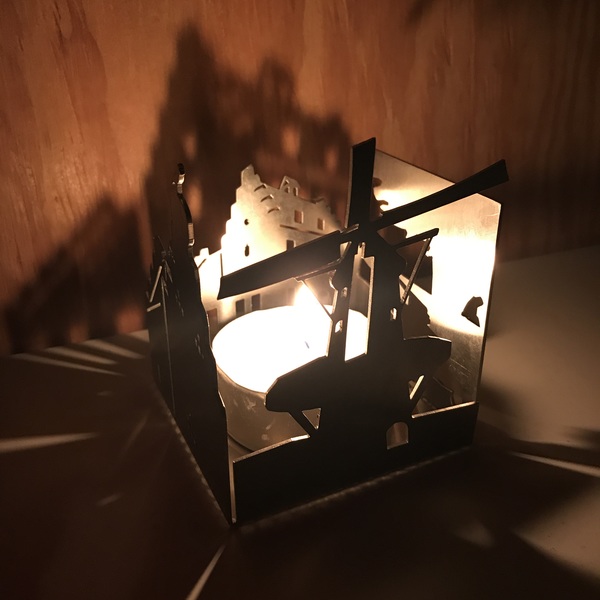

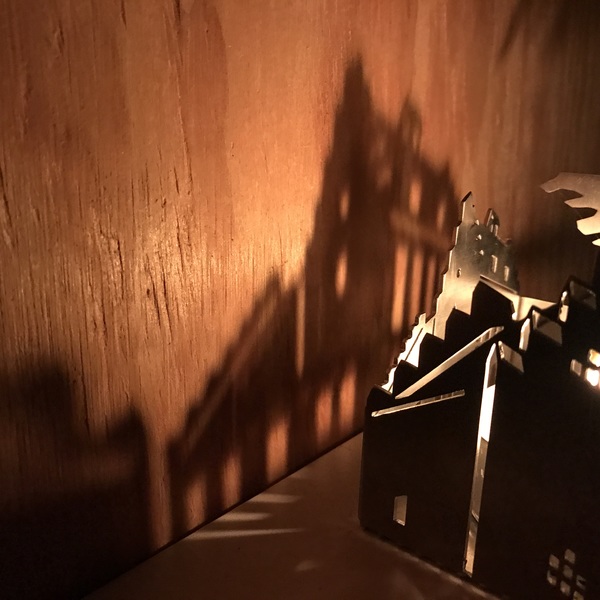

De bedoeling is om er een kaarsje in te zetten. In het donker projecteert ie dan één van de aanzichten op de muur:

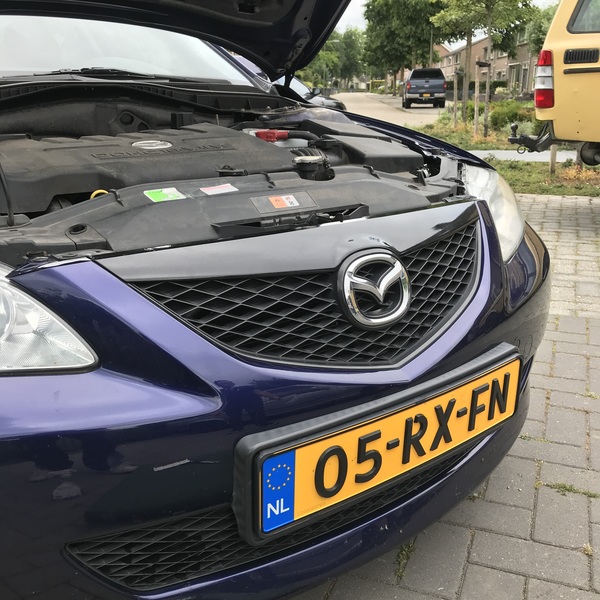

Ook nog even de grill van een Mazda 6 zwart gefolied:

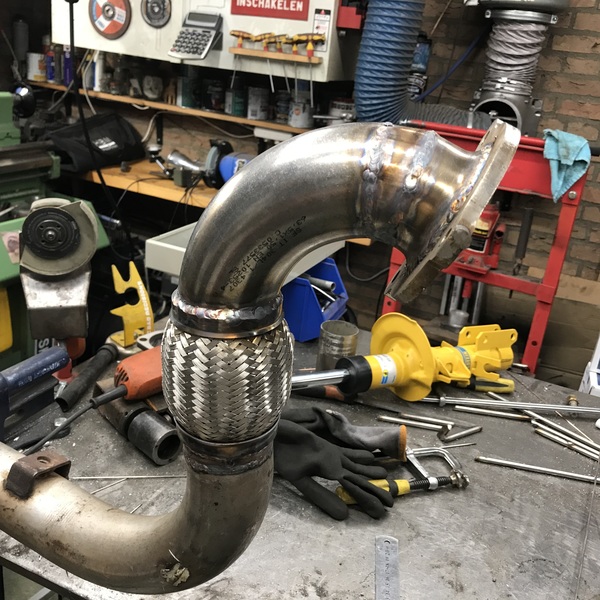

En een downpipe voor een 240 turbo in elkaar gezet:



En een Bilstein B6 voor een 850/x70 afgedraaid om de draad verder door te tappen zodat ze verder verlaagd kunnen worden (een opdracht/proef van Sandor van BTC-volvo). Nu nog een M14x2 snijplaat en 38mm snijraam scoren, dan kan ik het afmaken:



Johan van Tongeren - www.baddecision.works

arjenT5R

  • Zeemans Tuning.
  • Lid 1000+
  • *****
  • Offline Offline
  • Berichten: 10039
  • Geslacht: Man
  • I've got propane running around my brain!
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1671 Gepost op: 02-07-2020 14:08:11 »
Top update weer :) creatief ventje ben je toch ;D
Liquid propane, knock free, ice cold " go fast fuel "!!

Barracuda_82

  • Bad Decision Works
  • Lid 500+
  • ****
  • Offline Offline
  • Berichten: 700
  • Geslacht: Man
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1672 Gepost op: 02-07-2020 14:14:18 »
Top update weer :) creatief ventje ben je toch ;D

Johan van Tongeren - www.baddecision.works

henry classic v70

  • Lid 1000+
  • *****
  • Offline Offline
  • Berichten: 11016
  • Geslacht: Man
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1673 Gepost op: 02-07-2020 18:09:38 »
Top update weer :) creatief ventje ben je toch ;D

Echt wel!!

Barracuda_82

  • Bad Decision Works
  • Lid 500+
  • ****
  • Offline Offline
  • Berichten: 700
  • Geslacht: Man
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1674 Gepost op: 03-07-2020 08:14:13 »
Gister de downpipe afgemaakt voor die 240 met grotere turbo:



En het project voor Sandor ook afgerond. Best pittig om met de hand M14 te tappen op zo'n Bilstein demper:



Boven origineel en onder aangepast:



Sandor appte gisteravond meteen al dat ze toch nog iets verder aangepast moeten worden. Die borst die er eerst in zat moet ook verplaatst worden. Dat wordt de volgende uitdaging.

Johan van Tongeren - www.baddecision.works

arjenT5R

  • Zeemans Tuning.
  • Lid 1000+
  • *****
  • Offline Offline
  • Berichten: 10039
  • Geslacht: Man
  • I've got propane running around my brain!
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1675 Gepost op: 03-07-2020 08:56:03 »
Ik wou net zeggen ja volgens mij moet je dan ook de borst verplaatsen anders wordt het nog niets lager ;D
Liquid propane, knock free, ice cold " go fast fuel "!!

Barracuda_82

  • Bad Decision Works
  • Lid 500+
  • ****
  • Offline Offline
  • Berichten: 700
  • Geslacht: Man
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1676 Gepost op: Gisteren om 09:00 »
Vrijdag was het dan eindelijk zo ver, mijn nieuwe machine ophalen! Ik was me erg druk aan het maken over hoe we die machine helemaal vanuit de werkplaats van die verkoper naar de weg zouden krijgen om hem daarna op de vrachtwagen van Bram te krijgen. Gelukkig viel het allemaal heel erg mee.

Toen ik aan kwam zag ik dat Bram zijn vrachtwagen al helemaal aan het eind van de oprit had weten te positioneren:



Daardoor kon de kraan helemaal bij de deur van de werkplaats komen. Dus was het alleen nog maar een kwestie van dat ding over de dorpel te krijgen. De verkoper (op de foto) had hem al bij de deur gezet eerder deze week. Met wat klinkers en een pompwagen hebben we hem nog best makkelijk over de dorpel gekregen:



Toen was het alleen nog een kwestie van de stroppen er omheen en hijsen maar!



En hoger...



1200 kilo over het dak... 🙈



Maar gelukkig geen probleem en binnen no-time zat ie vast achterop de vrachtwagen



En 27 minuten na aankomst was Bram alweer onderweg.



Nu nog afwachten tot wanneer er plek is in de planning om hierheen te komen...
Johan van Tongeren - www.baddecision.works

Walter

  • Moderator Volvo-forum.nl
  • Polar lid
  • Lid 1000+
  • *****
  • Offline Offline
  • Berichten: 4340
  • Geslacht: Man
  • Volvo S80 3.2 AWD 2007
    • Volvo Forum
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1677 Gepost op: Gisteren om 09:18 »
wat een lel van een machine joh

Facta non verba
ex-850club lid/ex-V3C lid
Volvo V70 B5244S2 AT MY02/Volvo 854 B5202F '95/Volvo 343DL '78/Volvo 360GLS B19A '83.
Nu: Volvo S80 3.2 AWD Summum MY08 + Buick Special Trunkback Sedan 1937

de Boeing

  • Lid 1000+
  • *****
  • Offline Offline
  • Berichten: 1140
  • 855R AUT Lpi
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1678 Gepost op: Gisteren om 11:08 »
Jemmer, het zweet breekt me bijna uit (en dat enkel door naar de plaatjes te kijken)  :eusa_wall: :o ;D

Vast een peulschil voor een kraan als dit, ma toch...

Fijn dat deel 1 alvast zo vlot is gegaan!

Barracuda_82

  • Bad Decision Works
  • Lid 500+
  • ****
  • Offline Offline
  • Berichten: 700
  • Geslacht: Man
Re: Bad Decision Works - Hoge 240 + Lage 240
« Reactie #1679 Gepost op: Gisteren om 11:47 »
Die kraan wordt er niet warm van nee... die heeft een capaciteit van 85,5 tonmeter.
